Построение сетевого графика на прокладку ВОЛП и расчет его параметров

Продолжительность работ рассчитывается как отношение величины трудозатрат к численности существующей бригады и округляется до целых в большую сторону.

Сетевой график строится с прохождением бригад от участка с наименьшим суммарным ритмом до участка с наибольшим суммарным ритмом (см. рис.1.1):

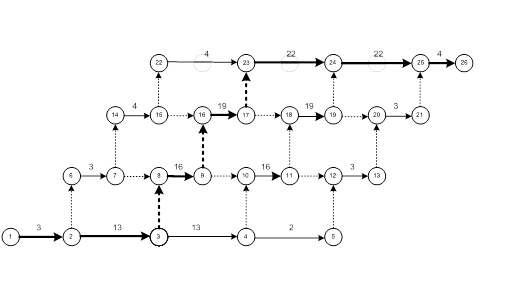

Рисунок 1.1Сетевой график на прокладку ВОЛП

Согласно полученному сетевому графику заполняется графа «Код работ» в таблице 7.

Далее в таблице 8 рассчитываются параметры сетевого графика.

Таблица 8 Расчет параметров сетевого графика

Код работ	Тij	TijPH	TijРО	TijПН	TijПО	Rij	rij
1	2	3	4	5	6	7	8
1 - 2	3	0	3	0	3	0	0
2 - 3	13	3	16	3	16	0	0
2 - 6	0	3	3	13	13	10	0
3 - 4	13	16	29	25	38	9	0
3 - 8	0	16	16	16	16	0	0
4 - 5	2	29	31	87	89	58	0
4 - 10	0	29	29	38	38	9	3
5 - 12	0	31	31	89	89	58	17
6 - 7	3	3	6	13	16	10	0
7 - 8	0	6	6	16	16	10	10
7 - 14	0	6	6	28	28	22	0
8 - 9	16	16	32	16	32	0	0
9 - 10	0	32	32	38	38	6	0
9 - 16	0	32	32	32	32	0	0
10 - 11	16	32	48	38	54	6	0
11 - 12	0	48	48	89	89	41	0
11 - 18	0	48	48	54	54	6	3
12 - 13	3	48	51	89	92	41	0
13 - 20	0	51	51	92	92	41	19
14 - 15	4	6	10	28	32	22	0
15 - 16	0	10	10	32	32	22	22
15 - 22	0	10	10	47	47	37	0
16 - 17	19	32	51	32	51	0	0
17 - 18	0	51	51	54	54	3	0
17 - 23	0	51	51	51	51	0	0
18 - 19	19	51	70	54	73	3	0
19 - 20	0	70	70	92	92	22	0
19 - 24	0	70	70	73	73	3	3
20 - 21	3	70	73	92	95	22	0
21 - 25	0	73	73	95	95	22	22
22 - 23	4	10	14	47	51	37	37
23 - 24	22	51	73	51	73	0	0
24 - 25	22	73	95	73	95	0	0
25 - 26	4	95	99	95	99	0	0
